当前位置: 新闻资讯 > 新闻内容

新格尔门窗设计软件__玻璃为什么会爆炸

2021-07-22 17:14:57      thinker       阅读量:359

夏季是玻璃爆炸的高发期,新格尔门窗设计软件小编今天就和大家分享玻璃自爆的原理。


是否单纯因为高温引起的呢?


钢化玻璃属于法规确认的安全玻璃,广泛应用于对机械强度和安全性要求较高的场所,如玻璃门、建筑幕墙、立面窗、室内隔断、家具、靠近热源和受冷热冲击较剧烈位置的隔断。


钢化玻璃的特性决定了自爆是无法避免的,而且无法预估自爆的时间和条件,因此,为了防止因钢化玻璃自爆带来的危害,在玻璃加工及安装过程中往往会采取一些措施或方法,来减少钢化玻璃自爆带来的损失。


影响钢化玻璃爆裂的因素:


1、玻璃损伤因素:玻璃表面、边部由于搬运、安装、维护不小心,造成炸口、表面腐蚀、崩边等均易于破坏钢化玻璃的应力引发钢化玻璃的自爆。


2、安装因素:在安装过程中,如果安装间隙较小或玻璃直接与框架接触,在阳光的照射下,玻璃与框架的膨胀系数不一样,容易使玻璃的边部或角部产生挤压力,诱发钢化玻璃爆裂。


3、玻璃加工因素:钻孔或切角的钢化玻璃容易爆裂。


4、自然因素:强台风等风灾导致抗风压设计失效,可造成钢化玻璃的爆裂。

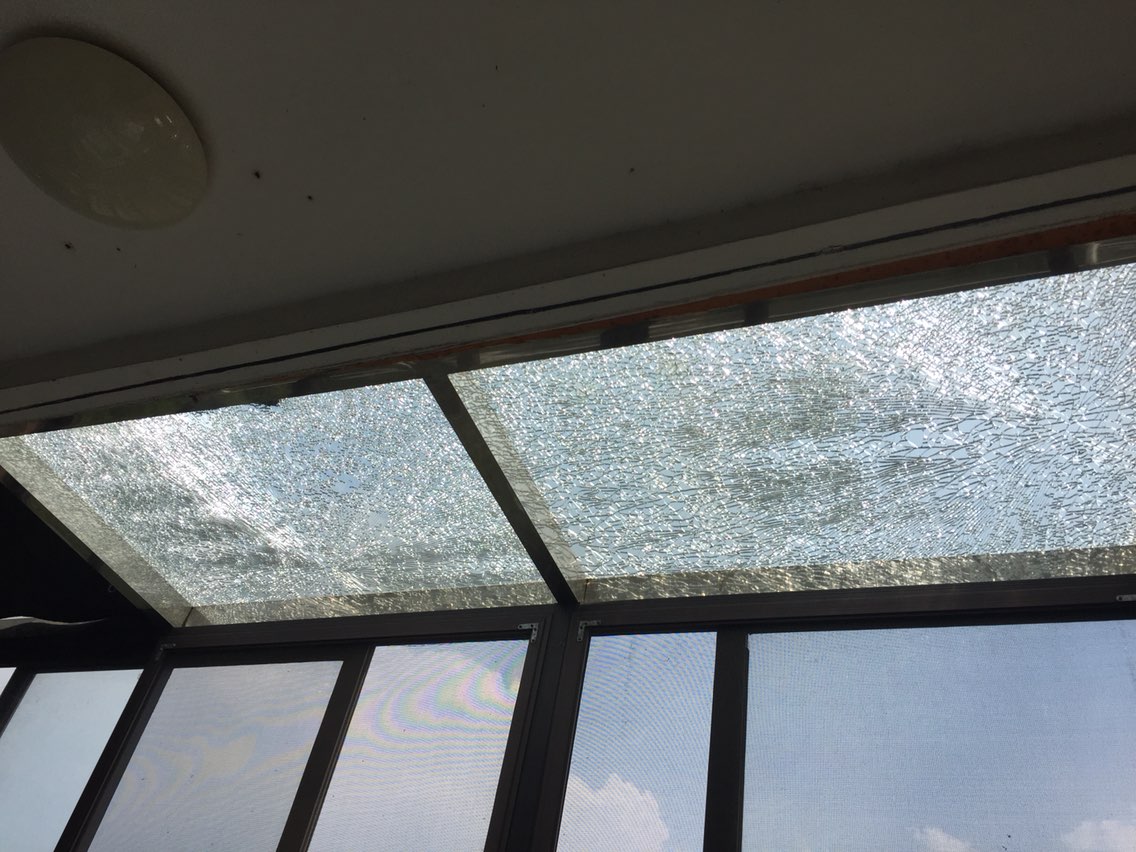

src=http_%2F%2Fa.ksbbs.com%2FMon_1508%2F88_637023_44a7c3d89492b5e.png_0&refer=http_%2F%2Fa.ksbbs.jpg


减少钢化玻璃自爆的方法:


1、避免玻璃钢化应力过大;


2、使用含较少硫化镍结石的原片,即使用优质原片;


3、对钢化玻璃进行二次热处理,通常称为引爆或均质处理。进行二次热处理时,一般分为3个阶段:升温、保温和降温过程。升温阶段为玻璃的表面温度从室温升至280℃的过程;保温阶段为所有玻璃的表面温度均达到290℃±10℃,且至少保持2h这一过程;


新格尔门窗设计软件提醒,降温阶段从玻璃完成保温阶段后开始降至室温75℃时的过程;整个二次热处理过程应避免炉膛温度超过320℃,玻璃表面温度超过300℃,否则玻璃的钢化应力会由于过热而松弛,从而影响其安全性。

4、在玻璃上贴高性能聚酯薄膜。聚酯薄膜俗称安全防爆膜,玻璃因各种原因碎裂时,可以粘住玻璃碎片防止飞溅,保护建筑内外的人员不受飞溅的玻璃碎片的危害,风雨及其他外来物也难以对室内造成破坏。安全防爆膜可以和有机胶一起与框边系统相连,组成一个玻璃薄膜保护系统防止坠落。


目前,钢化玻璃有千分之四的自爆率,钢化玻璃之所以自爆,大部分因为温度变化过快不均匀应力而自爆,就好比一个鸡蛋,每个点的受力都是一样的,哪怕再大的力也不会把鸡蛋压碎,一旦一个点的力或大或小在安全限值范围外就会碎裂,急剧冷却加热都会造成这种自爆现象。根据实际情况,在一年到两年的使用期间如果没有发生自爆,那么以后自爆的概率会相当小。


新格尔门窗设计软件的分享今天就到这里了,我们下期再见!



新格尔累计为
7368555
位用户提供服务

客服
热线

18168860953
7*24小时客服服务热线

关注
二维码

关注二维码
